概述

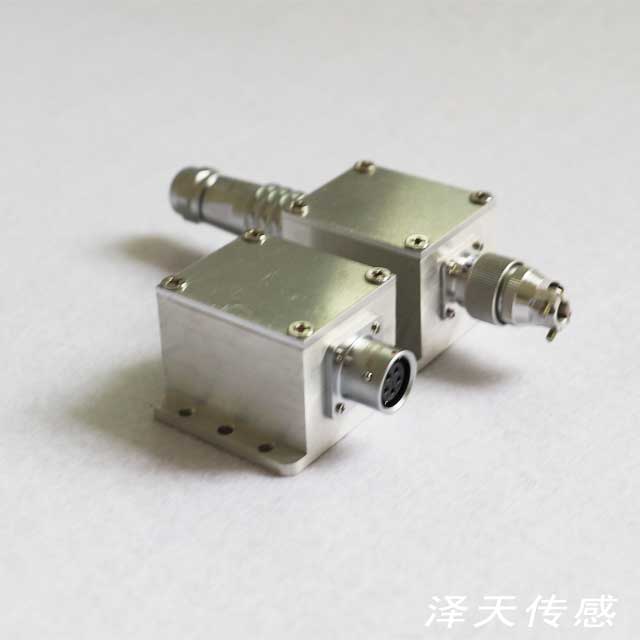

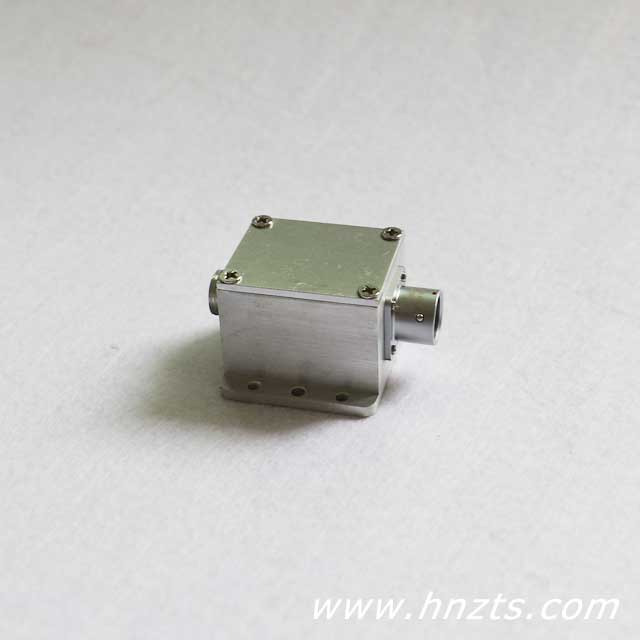

ZSC-K系列是為Kulite傳感器專門設計的信號調理器，具有一個精密的電壓激勵源用來給傳感器提供激勵電壓，這個電壓典型值一般為5.000V或者10.000V。ZSC-K信號調理器內置高精度的濾波器和放大電路，確保傳感器信號經調理器后不會損失測量精度。ZSC-K一般采用純模擬電路來處理傳感器的信號，具有極高的頻率特性，傳感器信號經ZSC-K調理后，傳感器的頻率特性一般不受影響。

應用領域

配套美國Kulite公司的橋式傳感器。

技術參數

供電電源：15～32VDC；

輸入信號：惠登斯電橋信號；

輸出信號：傳感器信號；標準模擬信號；數字信號等；

頻率響應：≥500KHz；

工作溫度：－25℃～85℃；

外殼材質：LY-4；

沖    擊：20G ，11msec，1/2 sine；

震    動：10G peak，20 到 2400 Hz。

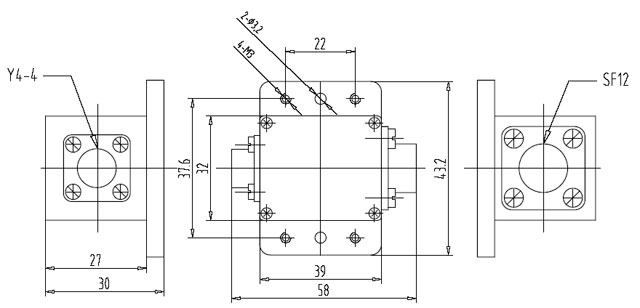

外形尺寸

選型指南

型 號	參   數
ZSC-K1型	電壓激勵，信號無放大
ZSC K2型	電壓激勵，輸出標準模擬信號
ZSC K3型	電壓激勵，輸出數字信號

電氣連接

Y4-4型電連接器，連接mV輸出的全橋型傳感器，引腳定義如下：

引腳序號	第一腳	第二腳	第三腳	第四腳
定義	激勵正	信號正	信號負	激勵負



SF12型電連接器，連接電源和信號處理單元，引腳和線纜顏色定義如下：

引腳序號	第一腳	第二腳	第三腳	第四腳
線纜顏色	紅色	黃色	綠色	黑色
定義	電源正	輸出信號正	輸出信號負	電源負

相關資料

1、ZSC-K型Kulite傳感器專用信號調理器外形尺寸 請點擊下載。
