CYB230通用型壓力變送器采用先進的壓力傳感器制造技術，融合特殊的補償放大電路，組成性能優越的壓力變送器。整個產品經過了元器件、半成品及成品的嚴格測試及老化篩選，性能穩定可靠。CYB230具有寬溫區范圍補償，確保產品精度高、溫度影響小、長期穩定性好、耐惡劣環境等性能。

CYB230通用型壓力變送器具有模擬信號輸出和各種數字信號輸出可供用戶選擇，同時壓力接口規格齊全，也可支持定制。一體化結構，防護性能優越，優良的可靠性、小巧美觀的外型、多種電氣連接，方便安裝使用，可滿足各種通常壓力測量的應用需求。
應用領域

水處理，恒壓控制、氣壓設備，醫療器械、制氧機、管道壓力；

石油、化工、冶金、電力、 工業控制等。

技術參數

測量范圍： -0.1···0～0.1MPa···60MPa；

過載壓力：1.5倍滿量程壓力；

破壞壓力：2倍以上標稱壓力；

壓力類型：表壓、密封表壓、負壓、絕壓；

供電電源：9～32VDC；

輸出信號：模擬信號：4～20mA、0～20mA、0～5VDC、0.5～4.5V 、0～10VDC；

               數字信號：RS-485、TTL、OWI、IIC、SPI、CAN。

準確度：±0.1%FS；±0.2%FS；±0.5%FS；

重復性：±0.1%FS/年；

長期穩定性：±0.1%FS/年；

頻率響應：≥1KHz；

介質溫度：－25℃～85℃（不凝固液體）；

零點溫度漂移：±0.02%FS/℃；

滿度溫度漂移：±0.02%FS/℃；

壓力連接：M16X1.5，M20X1.5，G1/4，G1/2，1/4NPT，1/2NPT等；

介質接觸材質：316L， 1Cr18Ni9Ti；

電氣連接：直接出線；霍斯曼；M12；航空插件；

顯    示：赫斯曼數顯表頭；

外殼防護：IP65或P67；

沖    擊：20G ，11msec，1/2 sine；

震    動：10G peak，20 到 2400 Hz；

重    量：約 230克

典型尺寸

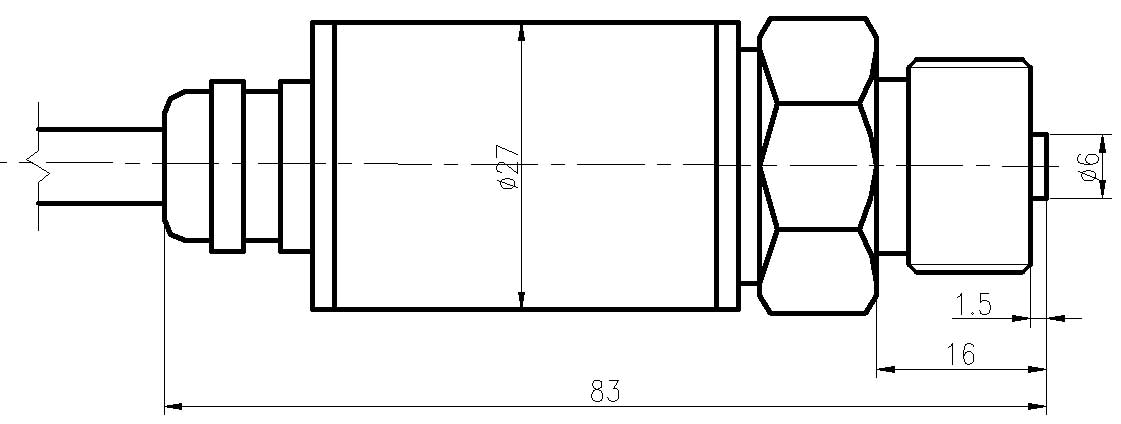

防水直接出線型

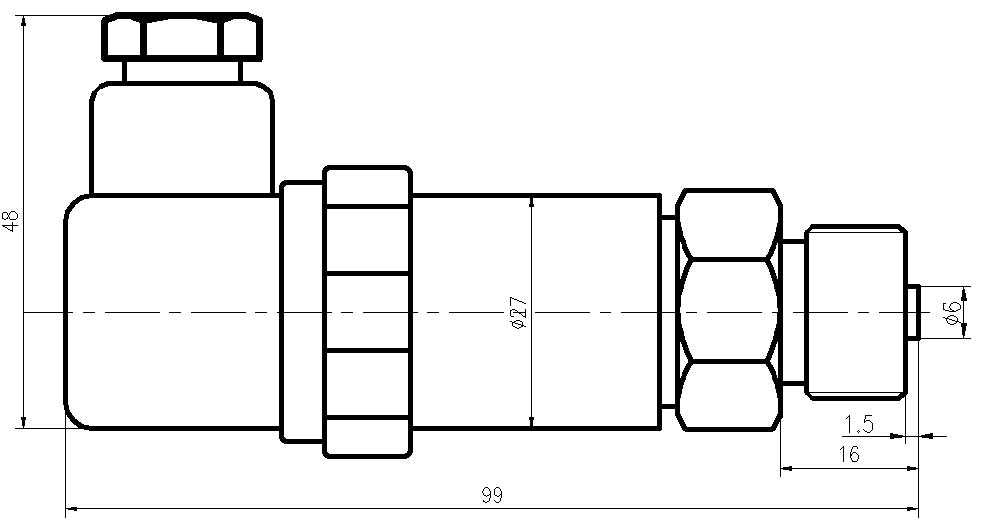

赫斯曼電連接器型

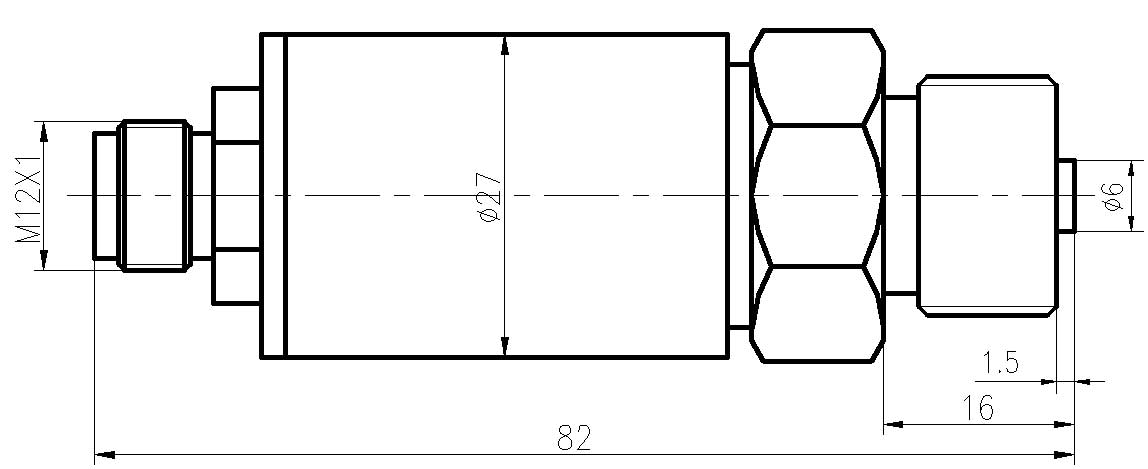

M12電連接器型

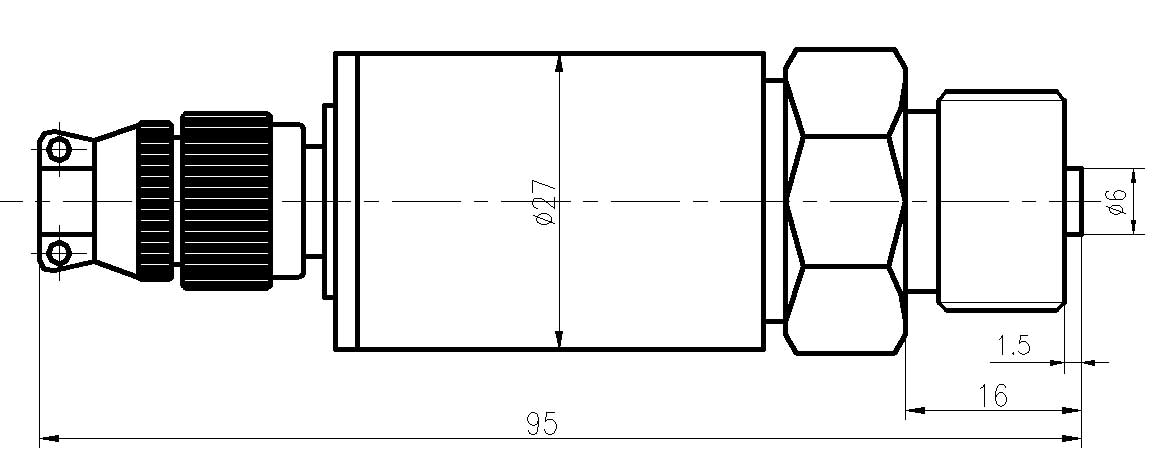

航空電連接器型

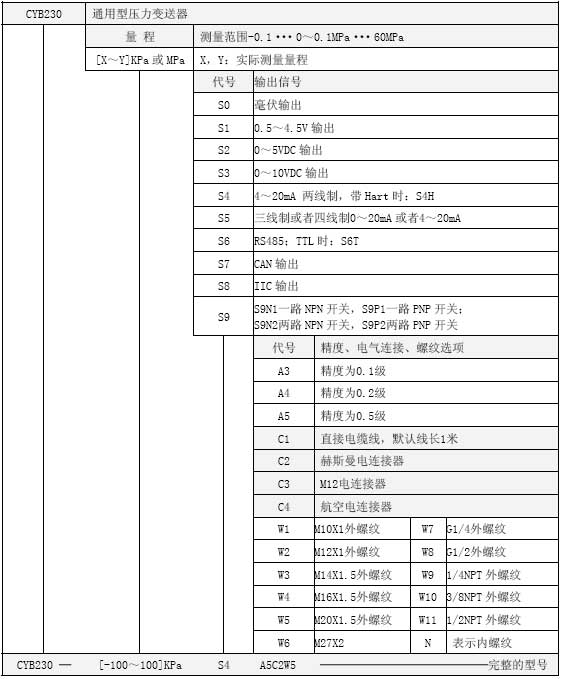

選型指南



選型示例： CYB230─(-100～100)KPaS4A5C2W5， 表示壓力量程為(-100～100)KPa；輸出信號為兩線制4～20mA；測量精度：0.5級；電氣連接為赫斯曼；M20X1.5外螺紋引壓接口。
注：

1、選型表中默認的供電電壓為24VDC，介質溫度為常溫，壓力類型為表壓；

2、本產品可提供定制，特殊螺紋規格、輸出信號、供電電壓、電氣連接、介質溫度、壓力類型、材質、防護等級請明確說明或聯系廠家。

相關資料

1、CYB230型壓力變送器企業標準 請點擊下載。
